Bauweisen

Stahlform-Linie

Stahlskelettmodule, im Werk gedämmt, beplankt und ausgebaut. Wand, Decke und Dach entstehen komplett im Werk unserer Produktionspartner – geprüft, bevor sie die Baustelle erreichen.

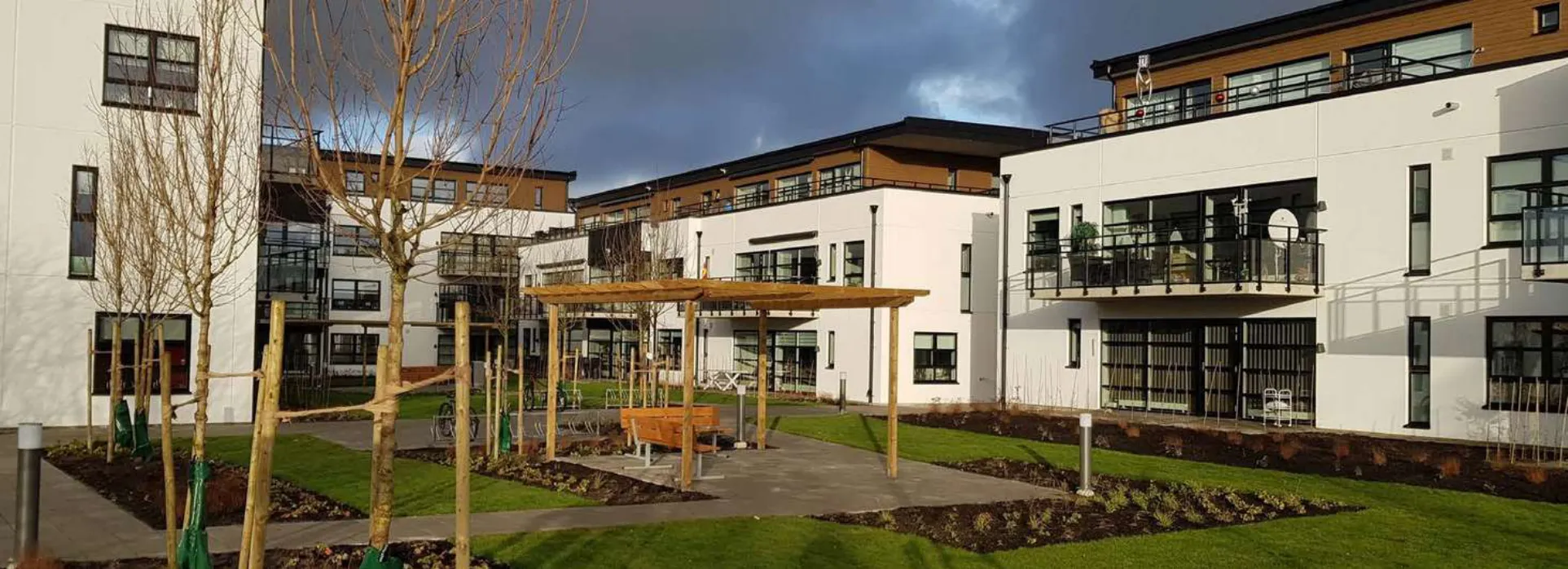

Wohnhof mit dreigeschossigen Mehrfamilienhäusern

Bauweise

Stahlskelett-Modulbau

Das Tragwerk besteht aus Stahlrahmen. Große Abstände zwischen tragenden Bauteilen ermöglichen unterschiedliche Grundrisse über mehrere Geschosse.

Stahlrahmen als 2D- und 3D-Module, CE-Kennzeichnung nach EN 1090
Werkfertigung parallel zur Genehmigung
Montage in Wochen, bis 400 m² pro Tag
Ausbau und Haustechnik im Modul vorinstalliert
Stahl quillt und schwindet nicht: weniger Risse im Ausbau, kein Nährboden für Schimmel oder Hausschwamm

Kennzahlen

Richtwerte im Geschosswohnungsbau

bis 400 m²Montageleistung pro Tag

3–6 Monateaktive Baustelle im Geschosswohnungsbau

bis 6Geschosse in Stahlmodulbauweise

EH 55 / EH 40Effizienzhaus-Standard, EH 40 mit QNG

Richtwerte, projektabhängig. Konventionell ca. 24 Monate Bauzeit, Stahlform-Linie ca. 14 Monate inklusive Genehmigung (typischer Ablauf Mehrfamilienhaus; Genehmigungsdauer je nach Gemeinde).

Bauteilaufbauten

Querschnitte

Werksangaben für den Standardaufbau, im Genehmigungsverfahren projektbezogen nachgewiesen. Darstellung schematisch.

Wand

Außenwand mit WDVS

01Gipskartonplatte
02Dampfsperre
03Steinwolle / Stahlrahmenkonstruktion
04Gipsfaserplatte
05Polystyrol / Steinwolle
06Klebemörtel
07Armierungsgewebe
08Dünnschichtputz

U-Wert 0,18 W/(m²K)Gesamtdicke ca. 0,26 m

Wand

Außenwand, vorgehängt hinterlüftet

01Gipskartonplatte
02Dampfsperre
03Steinwolle / Stahlrahmenkonstruktion
04Sandwichpaneel mit Steinwoll- oder PIR-Kern
05Fassaden-Unterkonstruktion
06Fassadenbekleidung

Gesamtdicke ca. 0,29 m

Wand

Modultrennwand

01Gipskartonplatte
02Dampfsperre
03Steinwolle / Stahlrahmenkonstruktion
04Diffusionsoffene Membran
05Montagefuge
06Diffusionsoffene Membran
07Steinwolle / Stahlrahmenkonstruktion
08Dampfsperre
09Gipskartonplatte

U-Wert 0,20 W/(m²K)Gesamtdicke ca. 0,30 m

Wand

Trennwand

01Gipskartonplatte
02Dampfsperre
03Steinwolle / Stahlrahmenkonstruktion
04Dampfsperre
05Gipskartonplatte

U-Wert 0,38 W/(m²K)Gesamtdicke ca. 0,15 m

Boden

Bodenplatte

01Oberbelag
02Zementgebundene Spanplatte
03Dampfsperre
04Steinwolle / Stahlrahmenkonstruktion
05Sandwichpaneel mit PIR-Kern

U-Wert 0,15 W/(m²K)Gesamtdicke ca. 0,25 m

Decke

Modul-Geschossdecke

01Oberbelag
02Zementgebundene Spanplatte
03Dampfsperre
04Steinwolle / Stahlrahmenkonstruktion
05Stahlblech
06Montagefuge
07Stahlblech
08Steinwolle / Stahlrahmenkonstruktion
09Hutprofile / Installationsebene
10Dampfsperre
11Gipskartonplatte

U-Wert 0,15 W/(m²K)Gesamtdicke ca. 0,34 m

Dach

Flachdach mit EPDM

01EPDM-Dachbahn
02PIR-Dämmplatte
03Polystyrol
04Zementgebundene Spanplatte
05Steinwolle / Stahlrahmenkonstruktion
06Hutprofile / Installationsebene
07Dampfsperre
08Gipskartonplatte

U-Wert 0,13 W/(m²K)Gesamtdicke ca. 0,33 m

Dach

Steildach mit Stehfalz

01Stehfalzblech
02Konstruktionsbahn, diffusionsoffen
03OSB-Platte
04PIR-Dämmplatte
05Steinwolle / Stahlrahmenkonstruktion
06Hutprofile / Installationsebene
07Dampfsperre
08Gipskartonplatte
09Gipskartonplatte

U-Wert 0,13 W/(m²K)Gesamtdicke ca. 0,27 m

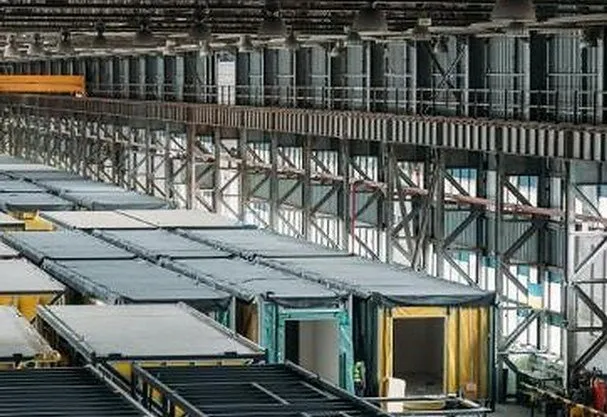

Fertigung

Im Werk unserer Produktionspartner

Wand, Decke und Dach entstehen unter kontrollierten Bedingungen in den Werken unserer Produktionspartner. Auf die Baustelle werden fertige Module geliefert.
